امروزه یکی از مهمترین انرژیهای مورد استفاده بشر، انرژی الکتریسیته است. با تبدیل انرژی الکتریسیته میتوان انرژیهای مختلف نظیر انرژی گرمایی و مکانیکی مورد نیاز زندگی را به دست آورد.
الکتروموتور یکی از تجهیزاتی است که به کمک آن میتوان انرژی الکتریسیته را به انرژی مکانیکی تبدیل کرد. الکتروموتورها انواع مختلفی دارند که یکی از پرکاربردترین آنها، الکتروموتورهای عمودی و افقی هستند.
محصولات پیشنهادی
آبادیزل مشاهده این محصولات را به شما پیشنهاد می کند:
در این مقاله از سایت آبادیزل، به بررسی تفاوت الکتروموتور عمودی و افقی، اجزا، کاربردها، روش نصب و نکات روغن کاری میپردازیم.

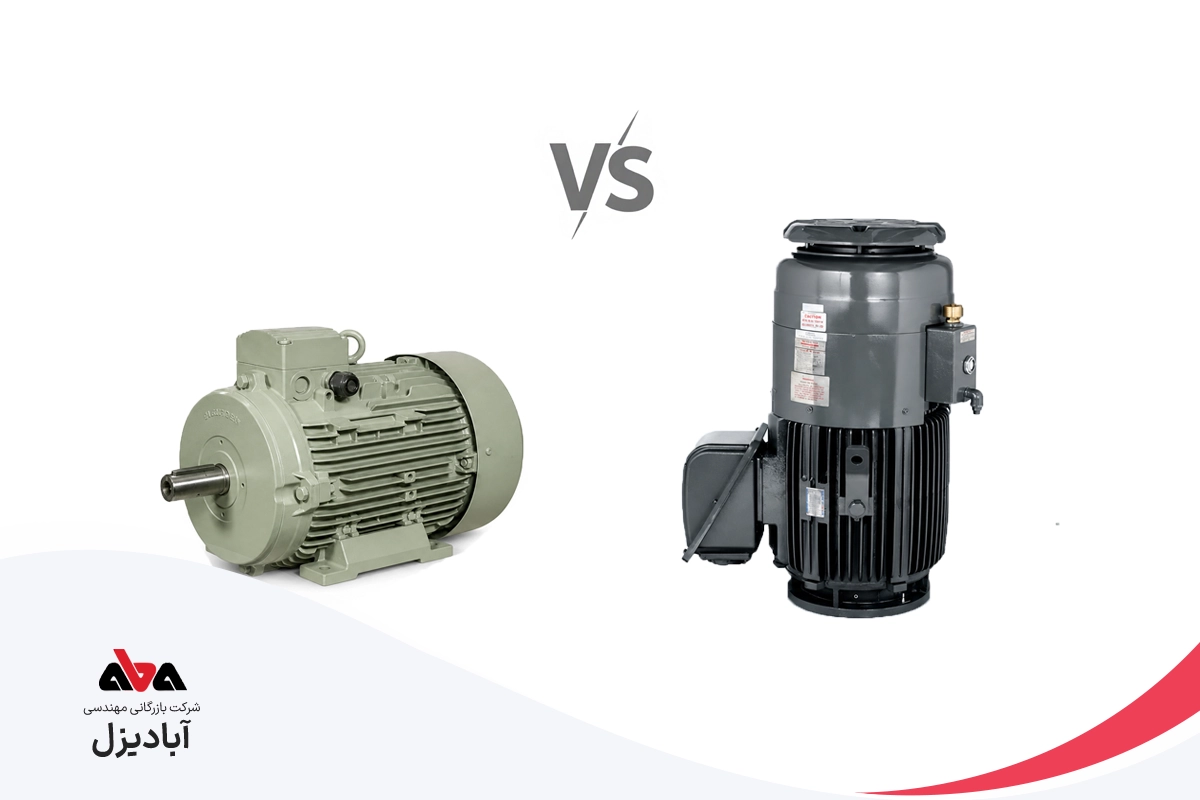

الکتروموتور عمودی و افقی چیست؟
الکتروموتورهای عمودی و افقی از لحاظ ساختار و سیستم الکتریکی تفاوت چندانی با سایر الکتروموتورها ندارند. تفاوت اصلی آنها در نحوه نصب، ظاهر و بدنه (چیدمان اجزای بیرونی و داخلی) است.
الکتروموتور افقی:
الکتروموتور عمودی:
جدول مقایسه سریع الکتروموتور عمودی و افقی
اجزای الکتروموتور عمودی (و افقی)
الکتروموتورها فارغ از نوع نصب (عمودی یا افقی) از اجزای مشابهی تشکیل شدهاند:
روش نصب الکتروموتور عمودی
نصب صحیح الکتروموتور عمودی از اهمیت بالایی برخوردار است:
کاربرد الکتروموتور عمودی
الکتروموتورهای عمودی در کاربردهای خاصی که نیاز به تحمل بار محوری بالا و صرفهجویی در فضا دارند، استفاده میشوند.
مشخصات فنی و قابلیتها:
انواع از نظر نوع شفت:
انواع از نظر بار محوری:
کاربردهای اصلی الکتروموتور عمودی:
روش نصب الکتروموتور افقی
نکات روغن کاری الکتروموتور عمودی
روغن کاری در الکتروموتورهای عمودی بسیار مهمتر از نوع افقی است، زیرا بلبرینگ کف گرد (Thrust Bearing) تحت بار محوری بالا قرار دارد.
نکات کلیدی روغن کاری:
جهت چرخش در الکتروموتورهای عمودی و افقی
جدول انتخاب سریع بر اساس نیاز
جمعبندی و نتیجهگیری نهایی از دیدگاه آبادیزل
- تفاوت اصلی الکتروموتور عمودی و افقی در نحوه نصب، تحمل بار محوری و فضای مورد نیاز است. الکتروموتور عمودی به صورت ایستاده نصب میشود، فضای کمی اشغال میکند و تحمل بار محوری بالایی دارد (۱۰ تا ۱۰۰۰ برابر نوع افقی).
- الکتروموتور افقی به صورت خوابیده نصب میشود، فضای بیشتری نیاز دارد اما ارتعاش کمتری تولید میکند و برای مصارف صنعتی عمومی مناسب است.
- الکتروموتور عمودی در محدوده توان ۲۵ تا ۳۷۵ اسب بخار (۱۸.۶ تا ۲۸۰ کیلووات) تولید میشود و درجه عایق حرارتی کلاس F با تحمل دمایی ۵۲ درجه سانتیگراد دارد.
- الکتروموتور عمودی به دو نوع شفت توپر (مناسب پمپ چاه عمیق) و شفت توخالی (مناسب پمپها و مخازن کم عمق) تقسیم میشود.
- الکتروموتور عمودی از نظر بار محوری به سه نوع معمولی (Normal)، بار زیاد (High) و خطی (In-line) تقسیم میشود.
- روغن کاری در الکتروموتور عمودی بسیار حساستر از نوع افقی است. استفاده از روغن نامناسب، ترکیب روغنها، مقدار نامناسب روغن و روشن کردن بدون اتصال به تجهیز از عوامل اصلی خرابی هستند.
- جهت چرخش استاندارد هر دو نوع الکتروموتور خلاف عقربه ساعت است و با تعویض جای دو فاز میتوان جهت را تغییر داد.
- الکتروموتور عمودی کاربردهای گستردهای در پمپهای چاه عمیق، پمپهای آب و فاضلاب، و مکانهایی با محدودیت فضا و نیاز به آلودگی صوتی پایین دارد.
- توصیه میشود برای انتخاب الکتروموتور مناسب، به نوع کاربرد، فضای موجود، میزان بار محوری و نیاز به آلودگی صوتی توجه کرده و با کارشناسان مجرب مشورت کنید.
