برد کنترل دیزل ژنراتور یکی از تجهیزات مؤثر در افزایش کارایی ژنراتور است. سیستم کنترل دیزل ژنراتور، امری پیچیده است، بهگونهای که نیروی انسانی قادر نخواهد بود تنها با حواس پنجگانه خود این موارد را کنترل کند. به طور مثال کنترل روغن یا کنترل دمای داخلی ژنراتور پارامتری نیست که اپراتور بتواند در زمان کارکرد دستگاه آن را کنترل کند. لذا انواع رله کنترل دیزل ژنراتور طراحی و تولید شد تا با کمک این ابزار نه چندان بزرگ، پارامترهای داخلی دستگاه مولد برق اندازهگیری شود. استفاده از چنین تجهیزاتی در همه شرکتها امری ضروری است.
قیمت و خرید برد کنترل دیزل ژنراتور
قیمت این بردها می تواند بسته به شرایط متفاوت باشد. هر چه برد معتبرترو با ویژگی های حرفه ای تری باشد، قطعا قیمت بالاتری هم دارد. به عنوان مثال محدوده قیمتی این بردها می تواند 3 میلیون تا 90 میلیون تومان باشد.
قطعات الکتریکی بیشتر از هر تجهیزات دیگری در معرض خرابی قرار دارند. نوسانات الکتریکی، نفوذ آب و گرد و غبار از جمله مواردی است که سبب خرابی برد کنترل دیزل ژنراتور میشود. شرکت آبادیزل در راستای خدمترسانی به مشتریان خود تعهد خود را بعد از فروش نیز حفظ کرده و در کنار مشتریان خود خواهد ماند تا در صورت بروز عیب در برد امرجنسی ژنراتور یا دیزل ژنراتور راهنمایی و اقدامات عملی را طبق تعهدات خود انجام دهد.
نکات موثر در قیمت برد کنترلر
نکات مختلفی در قیمت این قطعه اثرگذار است. برخی از مهم ترین این نکات را بررسی می کنیم.
برند وتولید کننده: طبیعتا هر چه یک برند معتبرتر بوده و کیفیت بالاتری هم داشته باشد قیمت آن گران تر است.
قابلیت ها: هر چه یک برد قابلیت های بیشتری داشته باشد، گران تر هم خواهد بود. به عنوان مثال پیاده سازی سیستم تمام اتوماتیک نسسبت به سیستم دستی گران تر درمی آید.
کیفیت و گارانتی: هر چه کیفیت بیشترو گارانتی معتبرتر باشد قیمت بیشترخواهد بود.
نوسانات بازار: نوسانات بازار بر تمامی قیمت ها و از جمله قیمت برد کنترل اثر می گذارد.

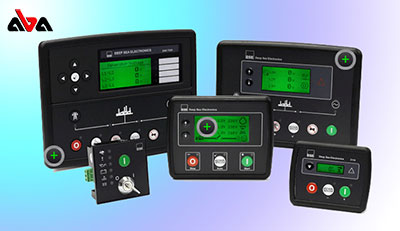

انواع برد کنترل دیزل ژنراتور موجود در بازار
انواع برد های کنترل دیزل ژنراتور به ترتیب کیفیت و میزان فروش عبارتند از: دیپسی، کومپ، امکو، دیتاکام، henz و امکو. کنترلر دیزل ژنراتور جهت حفاظت از دیزل ژنراتور و مصرف کننده، مهم ترین جزء در مبحث دیزل ژنراتورهای برق اضطراری و سنکرون است. در حال حاضر برندهای مختلفی در بازار وجود دارد؛ اما بهترین و کاربردی ترین برندها در حال حاضر عبارت است از:
انکو
انکو (Enko) یکی از برندهای معتبر در زمینه تولید بردهای کنترل دیزل ژنراتور است. سیستم این دستگاه بر پایهی میکروپروسسور طراحی شده که سبب افزایش دقت عملکرد، سرعت پردازش اطلاعات و قابلیت اطمینان بالای آن میشود. این ساختار هوشمند امکان کارکرد دستگاه را در دو نوع ولتاژ تکفاز و سهفاز فراهم میسازد و همین ویژگی باعث میشود برای مصارف خانگی، تجاری و صنعتی قابل استفاده باشد.
دیتاکام
دیتاکام (Datakom) یکی از برندهای شناختهشده و معتبر در زمینه طراحی و تولید بردهای کنترل دیزل ژنراتور است که محصولات آن در بسیاری از پروژههای صنعتی، ساختمانی و تأسیساتی به کار گرفته میشود. این بردها با تکنولوژی بهروز و قابلیتهای متنوع، امکان کنترل دقیق و هوشمند ژنراتور را فراهم کرده و باعث افزایش بهرهوری، ایمنی و طول عمر دستگاه میشوند.
دیپسی
دیپسی (DeepSea) یکی از برندهای معتبر و پیشرو در زمینه تولید بردهای کنترل دیزل ژنراتور است که محصولات آن به دلیل کیفیت بالا، تکنولوژی روز و عملکرد قابل اعتماد در سراسر جهان مورد استفاده قرار میگیرند. این برند انگلیسی توانسته با ارائهی راهکارهای هوشمند و دقیق، جایگاه ویژهای در صنعت ژنراتور به دست آورد.
وظایف برد کنترل دیزل ژنراتور
این برد وظایف مختلفی دارد که برخی از مهم ترین آنها را بررسی می کنیم.
استارت و استاپ خودکار
این برد هنگام قطع برق شهر دستگاه را به صورت اتوماتیک روشن می کند و پس از بازگشت برق هم به صورت اتوماتیک دستگاه را خاموش می کند.
مانیتورینگ پارامترهای مختلف
پارامترهای مختلفی در دستگاه هست که نیاز به بررسی دارد. برخی از مهم ترین این پارامترها عبارتند از:
- فشارروغن
- دمای آب
- دورموتور
- ولتاژ و جریان باتری استارت
- سطح سوخت
- ولتاژ شارژر
بررسی پارامترهای خروجی ژنراتور
پارامترهای خروجی مختلف دستگاه هم نیاز به بررسی دارد. برخی از مهم ترین این پارامترها عبارتند از:
- فرکانس
- ولتاژ سه فاز
- جریان
- توان
- ضریب توان
حفاظت
حفاظت های مختلفی توسط این برد انجام می شود که برخی از مهم ترین آنها عبارتند از:
- حفاظت در برابر اضافه دما
- حفاظت در برابر افت یا افزایش فشار روغن
- حفاظت در برابر نوسانات مختلف ولتاژ
- حفاظت در برابرنوسانات فرکانس
- حفاظت در برابر اختلالات جریان
- حفاظت و واکنش لازم هنگام خطاهای مختلف شارژر، سنسورها و غیره
کنترل های اتوماتیک
- کارکردن در حالت دستی، اتوماتیک و یا تست
- ارسال آلارم در زمان های مختلف
- اتصال به پورت ATS برای قطع ووصل اتوماتیک دستگاه
- ارتباطات شبکه ای لازم
برد کنترل دیزل ژنراتور چیست
این وسیله یک نمایشگر فعال است که در تمام ساعات کار دیزل ژنراتور عملکرد دستگاه را به نمایش میگذارد. بسیاری از مواردی که کنترل دیزل ژنراتور در درون ماشین قرار دارد و اپراتور نمیتواند آن موارد را چک کند، در این صفحه نمایشگر نشان داده میشود. مواردی چون جریان ولتاژ، میزان فرکانس، دمای آب، دور موتور، فشار روغن و سایر موارد علاوه بر نمایش، کنترل نیز میشود.
نکات مهم در انتخاب و خرید برد کنترل مناسب
انتخاب و خرید برد کنترل دیزل ژنراتور یکی از مهمترین مراحل در راهاندازی و بهرهبرداری از یک سیستم تولید برق اضطراری است. برد کنترل بهعنوان قلب تپندهی ژنراتور عمل میکند و تمامی فرآیندهای روشن و خاموش شدن، مانیتورینگ، حفاظت و کنترل بار را مدیریت میکند. به همین دلیل انتخاب یک برد مناسب میتواند تأثیر مستقیمی بر عملکرد، طول عمر و امنیت سیستم داشته باشد. در ادامه به نکات کلیدی که باید هنگام خرید برد کنترل به آنها توجه کنید اشاره میکنیم.
نوع کاربری (خانگی، تجاری یا صنعتی)
اولین قدم در انتخاب برد کنترل، توجه به نوع مصرف است. برای مصارف خانگی معمولاً بردهای سادهتر با قابلیتهای پایه کفایت میکنند، در حالی که در پروژههای صنعتی و تأسیساتی باید از بردهای پیشرفته با امکانات کامل استفاده کرد.
قابلیت پشتیبانی از تکفاز یا سهفاز
برد باید متناسب با نوع ژنراتور و ولتاژ خروجی آن انتخاب شود. برخی از بردها فقط برای ژنراتورهای تکفاز طراحی شدهاند، در حالی که مدلهای دیگر امکان کارکرد در سیستمهای سهفاز را هم دارند.
حالتهای عملیاتی (Manual / Automatic / Test)
یک برد استاندارد باید حداقل سه حالت کاری دستی، اتوماتیک و تست را پشتیبانی کند تا هم در شرایط اضطراری و هم برای بررسیهای دورهای بتوان از آن استفاده کرد.
قابلیت سنکرون و پارالل
اگر قرار است چند ژنراتور در کنار هم کار کنند، برد انتخابی باید از قابلیت سنکرونسازی و پارالل برخوردار باشد. این ویژگی مخصوص پروژههای بزرگ و مراکز حساس است.
امکانات حفاظتی و نظارتی
برد کنترل باید توانایی تشخیص خطاهایی مانند افزایش دما، افت ولتاژ، اضافهبار یا کمبود فشار روغن را داشته باشد. این امکانات باعث افزایش ایمنی و جلوگیری از آسیب به ژنراتور میشوند.
برند و کیفیت ساخت
برندهایی مانند دیپسی (DeepSea)، دیتاکام (Datakom)، انکو (Enko) از معتبرترین تولیدکنندگان بردهای کنترل دیزل ژنراتور در دنیا هستند. انتخاب برند معتبر، تضمینکننده دوام و پشتیبانی بهتر خواهد بود.
قابلیت اتصال به سیستم مانیتورینگ و کنترل از راه دور
در مدلهای پیشرفتهتر، امکان اتصال به سیستمهای SCADA، مانیتورینگ آنلاین و کنترل از طریق اینترنت فراهم است که برای پروژههای بزرگ اهمیت زیادی دارد.
خدمات پس از فروش و پشتیبانی فنی
برد هرچقدر هم پیشرفته باشد، بدون وجود خدمات پس از فروش و تامین قطعات یدکی نمیتواند گزینهی مناسبی باشد. بنابراین همیشه فروشندهای معتبر انتخاب کنید که خدمات فنی و گارانتی مطمئن ارائه دهد.
اجزای داخلی برد کنترل دیزل ژنراتور
برخی ازمهم ترین اجزای این بخش عبارتند از:
- پردازنده و میکروکنترلر
- ورودی سنسورها
- ورودی وخروجی های دیجیتال و آنالوگ
- رله های فرمان استارت/استاپ
- ماژول شارژ باتری
- نمایشگر LCD یا LED
- پورت های ارتباطی مختلف مثل USB- ETHERNET و ...
علائم خرابی برد کنترل
علائم زیر معمولا نشان دهنده خرابی ناگهان برد کنترل است:
- روشن نشدن و یا ریست شدن ناگهانی
- نمایش اشتباه خطاهای مختلف
- عدم فرمان استارت به درستی
- نوسان در نمایش مقادیر پارامترهای مختلف
- عدم ارتباط درست با سنسورها
اسامی مختلف برد کنترل دیزل ژنراتور
انواع نام های این محصول عبارتند از:
- برد کنترل دیزل ژنراتور
- برد ژنراتور
- رله کنترل ژنراتور
- سیستم کنترل دیزل ژنراتور
- برد الکترونیکی ژنراتور
- برد امرجنسی ژنراتور
- برد کنترل دیزل ژنراتور اضطراری و دستی
الزام وجود برد کنترلر برای دیزل ژنراتور
وجود برد کنترلر برای دیزل ژنراتور از ضروریات و مزایای مهمی برخوردار است. در زیر دلایلی درباره الزام وجود برد کنترلر برای دیزل ژنراتوربه صورت مختصر آورده شده است:
- کنترل عملکرد
- حفاظت و ایمنی
- نظارت و تشخیص خطا
- بهبود کارایی و عملکرد
- اتصال به سیستمهای خارجی
مشخصات فنی برد کنترل دیزل ژنراتور
برخی از مشخصات این بردها عبارت است از:
- کارکرد موازی با 32 دیزل ژنراتور
- تقسیم بار اکتیو و راکتیو (load sharing – var sharing)
- مدیریت و کنترل بار یا توان خروجی
- PLC داخلی جهت برنامه ریزی منطق عملکردی مورد نیاز
- امکانات مونیتورینگ جهت اتصال به برد های دیگر یا HMI
- کنترل ضریب قدرت و ولتاژ خروجی از طریق رگولاتور ولتاژ (avr)
- اندازه گیری و حفاظت پارامترهای الکتریکی و مکانیکی
- حفاظت اتصال کوتاه ژنراتور و برگشت توان (Reverse Power
- پشتیبانی از موتورهای دارای واحد کنترل موتور ECU یا ECM
- بهینه سازی ساعت و توالی کارکرد دیزل ژنراتورها
لیست قیمت و فروش برد کنترلر
قیمت این قطعه در زمان نگارش این مطلب در آذر ماه سال 1404 در محدوده قیمتی 3 تا 90 میلیون تومان قرار می گیرد.
برای انتخاب برد کنترلر دیزل ژنراتور به چند عامل باید توجه کرد:
- خرید دیزل ژنراتور به سیستم کاربری و تعداد دیزل ژنراتور مورد استفاده در محل بستگی دارد. مواردی مثل اینکه چند دیزل ژنراتور در مجموعه استفاده میشود؟ قرار است دیزل ژنراتور توسط اپراتور یا سیستم کنترل شود؟ و برخی موارد دیگر در خرید کنترل برد تفاوت خواهد داشت.
- از آنجا که کنترل برد قطعه ای الکترونیکی است، کیفیت قطعات بر قیمت برد دیزل ژنراتور تأثیر میگذارد. کنتاکتورها، رلههای فرمان و کلیدهای اتوماتیک از جمله اجزای کنترل دیزل ژنراتور هستند که باعث تغییر قیمت در کالا میشود.
- استاندارد IP یکی دیگر عواملی است که در زمان خرید برد برد الکترونیکی ژنراتور تأثیرگذار است. این استاندارد بیانگر میزان نفوذ آب و گرد و غبار به دستگاه است. عدد IP بالاتر نفوذ کمتری خواهد داشت.
عوامل موثر در قیمت برد کنترل دیزل ژنراتور
عوامل تاثیرگذار در قیمت برد دیزل ژنراتور عبارتند از:
- اندازه و قدرت ژنراتور
- برند
- کاربری خانگی و یا صنعت
- امکانات برد دیزل ژنراتور
- استفاده از نمایشگر
- تعداد و تنوع شاخصه های مورد نظارت
- سایر امکانات جانبی
- سفارشی/عادی
تفاوت برد کنترل و تابلو برق
برد کنترل در واقع بخشی از تابلو برق است. تابلو برق علاوه بر برد کنترل شامل موارد دیگری مثل کلیدها، رله ها، فیوزها، ترمینال ها، سیم کشی و غیره است. تابلو برق موارد مختلفی مثل مدیریت برق اضطراری، حفاظت مدارو موارد مشابه را انجام می دهد.برد کنترل امورمختلفی مثل روشن و خاموش کردن دستگاه، مانیتورینگ،الارم ها و غیره را انجام می دهد.
برای خرید و مشاهده قیمت برد کنترل دیزل ژنراتور با ما تماس بگیرید.
شماره های تماس : ۰۲۱۳۳۹۹۲۲۹۴ – ۰۲۱۳۳۹۱۴۰۸۴
سلام برد کنترل دیزل ژنراتور میخوام که دارای قابلیت امرجنسی باشه کدوم مدل رو بهم پیشنهاد میکنید؟
سلام برد کنترل های دیزل ژنراتور دارای سیستم امرجنسی عبارتند از: دیپسی، دیتاکام، انکو، کومپ، دیاکو، هنز، امکو. همچنین اکثر برندهای برد کنترل دیزل ژنراتور دارای سیستم امرجنسی هستند.
